三相組合式復合絕緣金屬氧化物電機型避雷器（一下簡稱避雷器），主要用于3KV,6KV,10KV,35KV，電壓系統中保護高壓電氣設備相間和相與低之間絕緣免受大氣過電壓和操作過電壓損壞的一種新型組合式過電壓防護裝置。
組合式瓷外套金屬氧化物避雷器自80年代問世以后，在國內外已取得了成功的運行經驗，特別是將其應用在高壓電動機的操作過電壓保護上，有效的防護了相間和相與地之間過電壓對電機絕緣造成的損壞。但由于其體積龐大，特別是在開關柜內安裝困年，因而限制了它的應用。
3KV,6KV,10KV,35KV系統組合式交流復合絕緣金屬氧化物避雷器由3只相間避雷器單元，1只相地避雷器單元，2只絕緣子組成。A相和C相將1只相間避雷器單元和1只絕緣子組合為一個整體。B相將1只相間避雷器單元和1只相地避雷器單元組合成了一個整體。
避雷器由金屬氧化物非線性電阻片和絕緣子疊裝成芯體，采用特殊工藝制成芯體，使其形成整體，再采取一次壓制成型新工藝將其密封于硅橡膠內，組成整體避雷器。A.B.C三相避雷器分別在中部安裝連接導線。此結構的避雷器是組合式復合絕緣金屬氧化物避雷器的結構方案，全部金屬采用不銹鋼材料，和原油傳統組合式瓷外套金屬氧化物避雷器相比，具有如下優異特性：
1.具有優異的外絕緣性能；（高閃絡電壓）
2.耐電腐蝕�？估匣�，耐高溫，體積小，重量輕；
3.防爆性能好，耐污性能強，保護性能優異；
4.硅橡膠成型性好，避雷器易實現可靠的密封，沒有抄起侵入的途徑；
5.安裝方便，占地面積小。
避雷器三相高壓端接在相線上，三只避雷器中部0點通過相間導線相連，形成丫連接，由丫連接的中性點串聯避雷器單元D，避雷器單元D下端接地，構成了完整的相-相，相-地的保護系統，當操作中出現危機電氣設備絕緣的過電壓及大氣過電壓時，由于金屬氧化物非線性電阻片的作用，限制了被保護電氣設備上的過電壓。

產品參數：

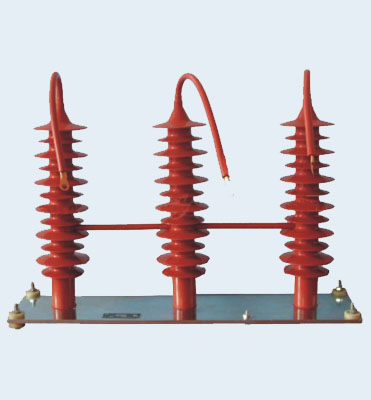

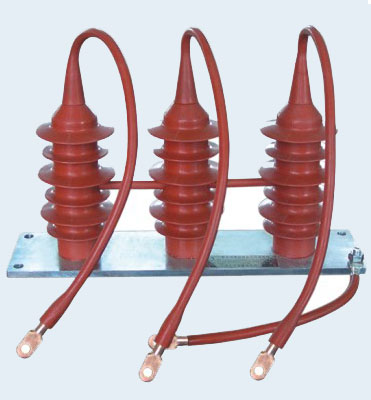

10KV組合式	35KV組合式
